Data Kablosu Montajı RG 45 Uç

rg45

Kullanacağımız Malzemeler :

1. CAT 5 yada CAT 6 Kablo. İnternet bağlantısı için CAT 6 Kablo kullanınız.

2. Bir adet RJ45 pensesi

3. Bir adet Tester (isteğe bağlıdır ,kablonun testi için gereklidir)

4. 2 Adet RJ 45 uç

Cat 6 Kablonun üst plastiğini Rj45 pensesini kullanarak 2-3 cm soyarak iç kablolarına ulaşınız.

Kabloları şu sıraya dizerek iki parmağınız arasında sıralayınız.

Soldan Sağa doğru

1 Turuncu beyaz

2 Turuncu

3 Yeşil beyaz

4 Mavi

5 Mavi Beyaz

6 Yeşil

7 Kahverengi beyaz

8 Kahverengi



Kabloları sıraya dizdikten sonra bir tornavida ile silerek düzleyiniz. Ne kadar düz olurlarsa o denli sağlıklı bağlantı sağlarsınız.
Kabloların ucunu Rj45 pensesini kullanarak kesip düzleyiniz.
Şimdi Rj45 ucu yan yana iki parmağınız arasında sırası ile dizili kablolara geçiriniz.
Rj45 Pensesi ile Rj45 ucu sıkınız. Bilgisayar için kullanacaksanız kablonun her iki ucu için aynı işlemi tekrarlayınız.

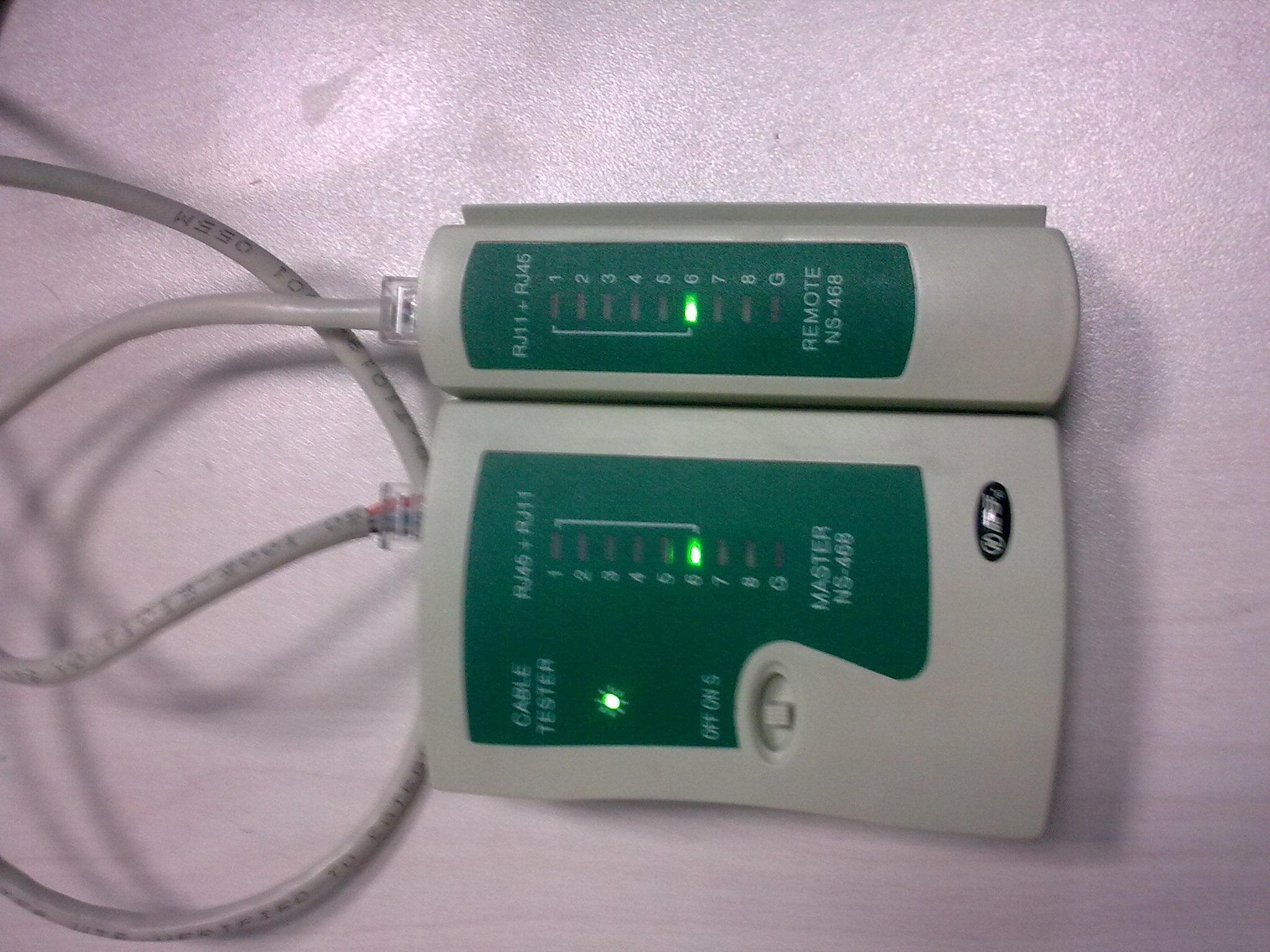

Şimdi sıra teste geldi. Testırımızın Rj45 ucun girebileceği iki girişi vardır. Bir girişe kablonun bir ucunu ,diğer girişe diğer ucunu takınız. Testırınızı çalıştırınız. Testerdaki 1 ,2,3,4,5,6 gibi sayılar vardır. Bu sayılar 1. Kablo ,2. kablo ,3. kablo anlamına gelmektedir. Testırınızı çalıştırdığınızda iki taraflı ışıklar sırası ile yanmaya başlayacaktır. Sağda 1. ışığın yanması 1. kablodan sinyal gönderdiğini ,soldaki 1. ışığın yanması ise 1. kablodan sinyalin alındığını anlatır. Doğru bir bağlantıda testırın ışıkları sağlı sollu aynı hizada yanar ve sönerler. Bu 1. kablodan sinyali verdim ve aldım ,2. kablodan sinyali verdim ve aldımdır. Tüm ışıklar eş sıra ve zamanla yanıp sönmelidir. Eğer yanlış bağlantı yapmışsanız Rj45 ucunuzu bir daha kullanamazsınız. Yeni uçlar ile kabloyu keserek yeniden bağlamalısınız.



Kolay gelsin...
